Dessiccateur rotatoire pharmaceutique de palette de vide
, Dessiccateur de palette de vide d'eau chaude
, Dessiccateur agité horizontal de palette

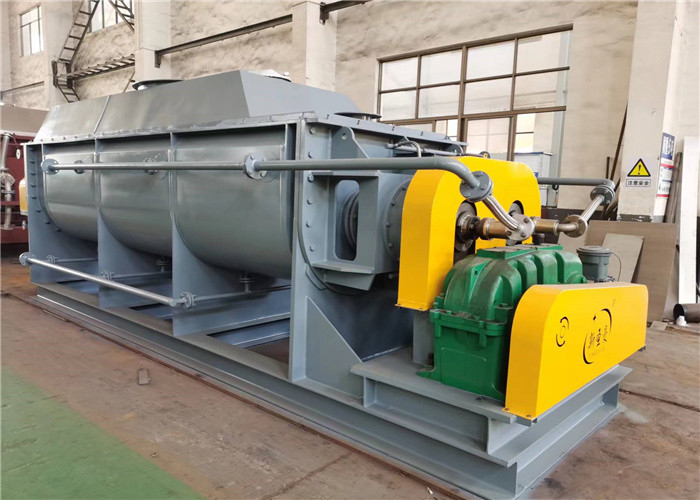

Eau chaude agitée horizontale de vide de dessiccateur rotatoire pharmaceutique de palette
Vide rotatoire pharmaceutique chimique/dessiccateur de palette agité par vide horizontal (grands surface de séchage, haut efficaces)
Sélection de plat du point 1-Steel
L'analyse chimique a été effectuée sur l'inspection matérielle, selon les conditions de GB700-2006, une épaisseur plus sèche de tambour <> 20 millimètres que nous employons Q245 - B ; Selon la classe de GB/T 2970-2004 II, la gamme du bord de soudure de 60 millimètres chaque conseil avant la coupure pour la détection ultrasonique de faille.
Soudure de tambour du point 2-Dryer
La section de cylindre de dessiccateur pour la soudure toroïdale, longitudinale le long de la circonférence entière du nombre d'article de pas plus de deux soudures, et les soudures de coquille seront pleines, le minimum n'est pas inférieure à la surface métallique de parent, le dessus ne devrait pas être plus haute que 3 millimètres, soudure de plat d'alimentation devraient être lisses. La profondeur de morsure de bord de soudure ne devrait pas être plus grande que 0,5 millimètres, longueur continue ne devraient pas être plus grands que 100 millimètres, ne devraient pas dépasser toute la longueur de chaque bord de morsure de soudure qui 10% de la longueur de soudure.
Principe de fonctionnement
Le dessiccateur de palette est compact en structure et se compose principalement d'une enveloppe de sandwich, un axe central avec les lames bouleversées, des joints d'admission et de débouché, des mécanismes d'entraînement, des boîtes de contrôle, et d'autres composants.
Le cylindre est une structure à treillis en laquelle la vapeur chaude circule à l'intérieur. Lors du fonctionnement, la vapeur d'eau est présentée dans la veste, l'axe creux, et la lame pour fournir la chaleur exigée pour le séchage ; un peu d'air très est présenté dans le dessiccateur et employé comme transporteur pour la vapeur (ou la vapeur organique) qui s'évapore pendant le séchage ; le matériel entre dans la machine du port d'alimentation, et est transporté par la lame creuse au port de décharge pour la décharge. Le matériel est chauffé et évaporé par la lame creuse et la veste pendant le processus de transport à sécher. La surface de transfert de chaleur de la lame de cale a une fonction autonettoyante. Le mouvement relatif entre les particules et la surface de cale produit un effet de lavage qui enlève le matériel adhérent sur la surface de la lame, qui permet au matériel d'avoir un long temps de séjour et un facteur élevé de suffisance.
Paramètres techniques
| Modèle |
KJG-2.7 |
KJG-24 |
KJG-52 |
KJG-81 |
KJG-110 |
| Secteur de transfert de chaleur |
2,7 |
24 |
52 |
81 |
110 |
| volume efficace |
0,06 |
1,53 |
3,96 |
6,43 |
9,46 |
| révolution |
15-30 |
10-20 |
10-20 |
5-15 |
5-10 |
| puissance |
2,2 |
11 |
30 |
55 |
95 |
| largeur d'un corps plus sec |
306 |
1118 |
1474 |
1828 |
2210 |
| largeur totale |
736 |
1474 |
1854 |
2286 |
2668 |
| longueur d'un corps plus sec |
1956 |
3454 |
5258 |
6020 |
6122 |
| longueur totale |
2972 |
6147 |
8306 |
9678 |
9880 |
| distance entre alimenter et disharging |
1752 |
3150 |
4954 |
5562 |
5664 |
| taille au centre |
380 |
|
1066 |
1220 |
1220 |
| taille totale |
762 |
|
2032 |
2464 |
2668 |
| admission de vapeur |
(2) 3/4 |
(2) 1 |
(2) 11/2 |
(2) 11/2 |
(2) 2 |
| débouché de l'eau |
(2) 3/4 |
(2) 1 |
(2) 11/2 |
(2) 11/2 |
(2) 2 |
Applications
Industrie pétrochimique : polyéthylène de poudre de polyoléfine, de résine de polycarbonate, haut et basse densité, polyéthylène basse densité linéaire, granules polyacetal, nylon 6, nylon 66, nylon 12, acétate, sulfure de polyphénylène, résine de base de propylène, polypropylène, plastiques d'ingénierie, polychlorure de vinyle, alcool polyvinylique, polystyrène, polyester, polyoxyméthylène, copolymérisation de styrène-acrylonitrile, copolymérisation d'éthylène-propylène.
Industrie de protection de l'environnement : boue, boue d'épuration de galvanoplastie, suie de chaudière, résidu de déchets d'usine de sucre, résidu pharmaceutique de déchets d'usine, résidu de déchets d'usine de MSG, cendre de charbon.
Industrie d'alimentation : résidu de sauce de soja, alimentation basée sur os, les grains du distillateur, chutes de nourriture, pulpe de pomme, peau d'orange, farine de soja, alimentation d'os de poulet, farine de poisson, additifs d'alimentation, bio-boue.
L'industrie alimentaire : amidon, graines de cacao, noyaux de maïs, sel, amidon modifié, médecines.
Industrie chimique : alcali minéral, engrais composé de NPK, kaolin, bentonite, noir de carbone blanc, noir de carbone, phosphogypsum, sulfate de calcium, nitrate de calcium, carbonate de magnésium, cyanure de sodium, fluorure de sodium oxydé, hydroxyde d'aluminium, sulfate de baryum, carbonate de calcium, tamis moléculaires, colorants, saponines.
Caractéristiques
1) Consommation basse d'énergie : En raison du chauffage indirect, aucun beaucoup d'air n'emportent le chauffage, le mur externe a la couche d'isolation, l'efficacité de la chaleur peut être jusqu'à 90%. Pour la boue, 1kg de évaporation de l'eau ont besoin juste de vapeur 1.2kg.
2) investissement bon marché : il a la superficie énorme de transfert de chaleur efficace par unité, réduisent le temps de traitement, a laissé la taille de machine deviennent petit, ainsi il réduit considérablement le secteur de construction et l'espace de bâtiment.
3) éventail de manipulation du matériel : peut employer différents types de médias, non seulement peut traiter les matériaux sensibles à la chaleur, mais manipule également les matériaux à hautes températures. Les médias communs sont : vapeur d'eau, huile thermique, eau chaude, l'eau de refroidissement et ainsi de suite.
4) méthode flexible d'opération : Peut être le fonctionnement continu ou l'opération intermittente, peut être appliquée dans beaucoup de domaines.
5) Basse pollution environnementale : n'employez pas l'air au produit solide, entraînement de matériel de la poussière est rare. Petite évaporation dissolvante, facile à traiter. Pour les matériaux souillés ou les états dissolvants de récupération, la boucle fermée peut être employée.
6) Frais d'exploitation bon marché : Mélange à vitesse réduite et structure raisonnable, bas usage, coûts de maintenance à prix réduit. Pour le fonctionnement normal, juste seulement 1 personne/jour.
7) Opération stable : En raison de l'agitation spéciale de compression-expansion des lames de cale, le contact de particules matérielles avec assez la surface de transfert de chaleur, elle s'assurent que le traitement est stable.
