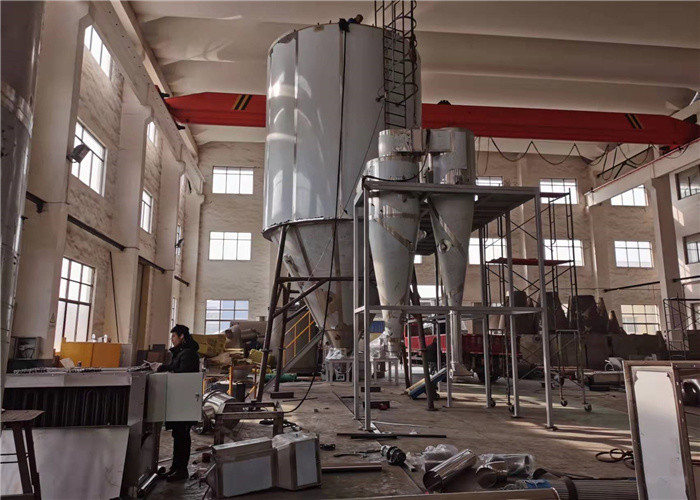

Machine de séchage par atomisation de phosphate de fer de lithium dans l'industrie de New Energy

Matériel de séchage de dessiccateur de jet de phosphate de fer de lithium dans l'industrie de New Energy

Descriptions

Dans le dessiccateur de jet, le liquide à sécher est pulvérisé sous forme de brume. Les gouttelettes minutieuses sont aisément évaporées et obtiennent converties en particules solides, qui tombent au fond de la chambre.

Les vapeurs sont transférées dans le séparateur où les particules sèches fines qui sont portées avec les vapeurs sont séparées et rassemblées. Les dessicateurs par vaporisation sont disponibles dans beaucoup de formes et de conceptions.

Un dessiccateur de jet typique se compose d'une chambre de séchage qui est juste comme le séparateur cyclonique, afin d'assurer la bonne circulation d'air au transfert de la chaleur et de la masse d'équipements et s'assurer également que les particules sèches sont séparées par l'action centrifuge.

Principe

L'air est par le filtre et l'appareil de chauffage, le distributeur d'air qui écrit le dessus de dedicator, l'air chaud prend la forme de spirale
et entre dans le dedicator également. Le liquide matériel, de la cuvette liquide matérielle de l'en désaccord avec la communauté ou l'atomiseur de direction pour le dessus de dedicator de la pompe envoyant par le filtre, transforment le jet liquide matériel en circulation de baisse calorifique extrêmement petite, de liquide matériel et d'air chaud et restent en contact, humidité pour s'évaporer rapidement, dans extrêmement la courte durée sèche pour devenir produit fini, décharge de produit fini par le fond sec de tour et le séparateur de tourbillon, le gaz résiduel est déchargé par le ventilateur.

Caractéristiques

Pour le dessiccateur de jet centrifuge à grande vitesse de série de LPG, il se compose de la livraison liquide, du filtrage et du chauffage d'air, pulvérisant liquide, du chambre de séchage, épuisant d'air et du matériel se rassemblant, système de contrôle et ainsi de suite, la caractéristique pour chaque système comme soufflet :

le système de la livraison 1.The liquide se compose du réservoir liquide, le filtre magnétique, pompe et ainsi de suite quant à pour assurer le liquide entrent dans l'atomiseur sans à-coup.

système 2.Air de filtrage et système de chauffage

Avant que l'air frais entrent dans l'appareil de chauffage, il devrait passer par le filtre de Pre&post d'abord, et ensuite entrer dans l'appareil de chauffage pour la chauffage. Pour la méthode de chauffage, il y a radiateur électrique de vapeur d'appareil de chauffage, four de gaz et ainsi de suite. Quelle méthode choisir dépend des conditions de site client. Pour assurer le milieu de séchage pour entrer dans la chambre de séchage avec la grande pureté, l'air passionné devrait passer par le filtre de rendement élevé entre dans avant la chambre de séchage.

3. Système de pulvérisation

Le   le système de pulvérisation se compose de l'atomiseur centrifuge à grande vitesse avec l'inverseur et ainsi de suite.

La poudre de l'atomiseur centrifuge à grande vitesse est entre 40-120 microns.

4. Séchage du système de chambre

La chambre de séchage comprend la coquille en spirale, le distributeur d'air chaud, la tour principale et les garnitures appropriées.

Le distributeur de coquille en spirale et d'air chaud : le distributeur de coquille en spirale et d'air chaud à l'entrée d'air du dessus de tour peut régler l'angle de rotation de circulation d'air selon l'état spécifique, guider la circulation d'air à l'intérieur de la tour effectivement et éviter le bâton matériel sur le wall.in le milieu là est la position pour installer l'atomiseur.

Tour de séchage : Le mur intérieur est feuille de miroir de SUS, annonce soudée par la soudure à l'arc électrique. L'isolation est laine de roche.

La tour est port de trou d'homme et de vue quant à commode pour nettoyer et maintenir la tour. Pour l'interface croisée de corps de tour, le coude du conduit sont conception de bout d'arc, réduisent l'angle mort ; type scellé.

La tour principale est équipée du marteau d'air, commandé l'impulsion, et en frappant la tour de séchage principale opportune quant à pour éviter le bâton de la poussière sur le mur

5. Épuisement d'air et système de rassemblement de produit

Pour le système de rassemblement de matériel, il y a plusieurs types. Comme le cyclone, filtre de cyclone+bag, filtre à manches, épurateur du cyclone +water et ainsi de suite. La méthode est selon la propriété matérielle elle-même. Pour le système de filtrage pour l'air de débouché, nous avons le filtre sur demande.

6. Système de contrôle

HMI+PLC, chaque paramètre peut être affiché sur l'écran. Chaque paramètre peut être commandé et enregistré facilement.

Caractéristiques centrifuges d'atomiseur de jet

1. Séchage à grande vitesse. La superficie du liquide de matière première a augmenté beaucoup après l'atomisation par le nébuliseur, 95%-98% d'humidité sera évaporée dans le flux d'air à hautes températures immédiatement, la deuxième fois des seuls besoins.

Paramètres techniques


Applications

Industrie chimique : Fluorure de sodium (potassium), colorant et colorant alcalins, colorant intermédiaire, engrais composé, acide silicique formique, catalyseur, agent acide sulfurique, acide aminé, carbone blanc et ainsi de suite.

Plastiques et résine : Émulsion d'ab, d'ABS, résine d'acide urique, résine phénolique d'aldéhyde, résine d'urée-formol, résine de formaldéhyde, polythène, poly-chlotoprene et etc.

L'industrie alimentaire : Lait en poudre gras, protéine, lait en poudre de cacao, lait en poudre de remplacement, blanc d'oeuf (jaune), nourriture et plante, avoine, jus de poulet, café, thé dissoluble instantané, viande de assaisonnement, protéine, soja, protéine d'arachide, hydrolysat et ainsi de suite.

Sucre, sirop de maïs, fécule de maïs, glucose, pectine, sucre de malt, potassium d'acide sorbique et etc.

En céramique : oxyde d'aluminium, matériel de carreau de céramique, oxyde de magnésium, talc et ainsi de suite.
